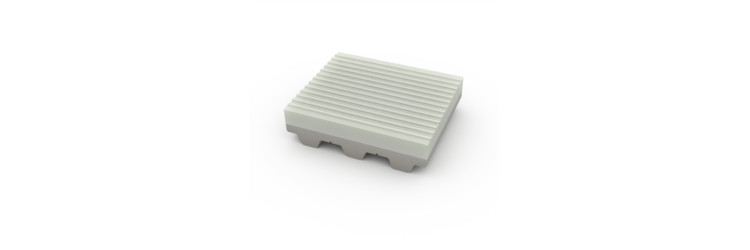

BINDER ACCESS 100 TK10K13 BAS PAZ V TR1

BINDER ACCESS 100 TK10K13 BAS PAZ V TR1

BINDER ACCESS 50 TK10K13 BAS PAZ V TR1

BINDER CUSTOM 25 AT10 PIN

Jonction par soudure courroie BRECObasic® avec revêtement

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme de produits: Jonction par soudure courroie BRECObasic® avec revêtement

Application: Application simple de transport

Courroie avec revêtement: TR1

Profil: TK

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU BAS gris

Dureté Shore courroie armature acier: 92 ShA

Bobinage: S+Z

Profil de guidage: K13F

Armature acier effort admissible FN à la soudure: 4300 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 75 mm

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: 0/- 0,1 mm

Z min Flexion simple câble acier: 25

Ø min Flexion simple câble acier: 80 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 120 mm
