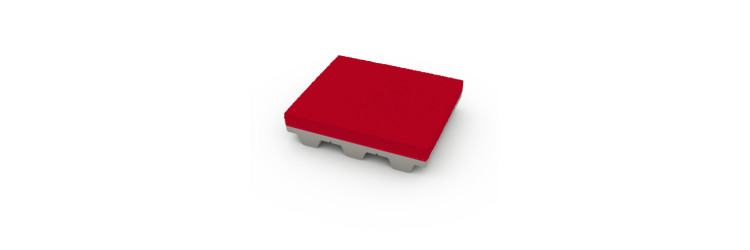

BINDER ACCESS 100 T10 BAS PAZ REDEX 40 2 mm

BINDER ACCESS 100 T10 BAS PAZ REDEX 40 2 mm

BINDER ACCESS 75 T10 BAS PAZ REDEX 40 2 mm

BINDER ACCESS 16 T10 BAS PAZ TR1

Jonction par soudure courroie BRECObasic® avec revêtement

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme de produits: Jonction par soudure courroie BRECObasic® avec revêtement

Application: Application simple de transport

Courroie avec revêtement: PAZ REDEX 40

Profil: T

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU BAS gris

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Armature acier effort admissible FN à la soudure: 4400 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 100 mm

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: 0/- 0,1 mm

Z min Flexion simple câble acier: 18

Ø min Flexion simple câble acier: 50 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 120 mm
