BINDER PREMIUM 100 ATN20

BINDER PREMIUM 100 ATN20

BINDER PREMIUM 75 ATN20

BINDER PREMIUM 50 ATNS20

Jonction par soudure courroie BRECO®Système ATN

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERpremium

Gamme de produits: Jonction par soudure courroie BRECO®Système ATN

Application: Application de transport

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

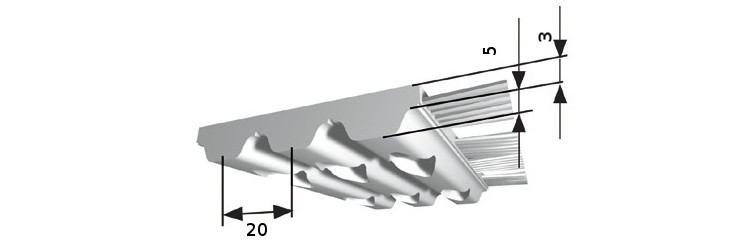

Profil: ATN

Pas: 20 mm

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Armature acier effort admissible FN à la soudure: 5400 N

Armature inox effort admissible FN à la soudure: 5400 N

Largeur de courroie: 100 mm

Poids: 0,806 kg/m

Z min Flexion simple câble AISI: 20

Ø min Flexion simple câble AISI: 125 mm

Z min Flexion simple câble acier: 20

Ø min Flexion simple câble acier: 125 mm
