BINDER PREMIUM 75 ATN10K6

BINDER PREMIUM 75 ATN10K6

BINDER PREMIUM 50 ATN10K6

BINDER PREMIUM 100 ATN10K6

Jonction par soudure courroie BRECO®Système ATN

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERpremium

Gamme de produits: Jonction par soudure courroie BRECO®Système ATN

Application: Application de transport

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

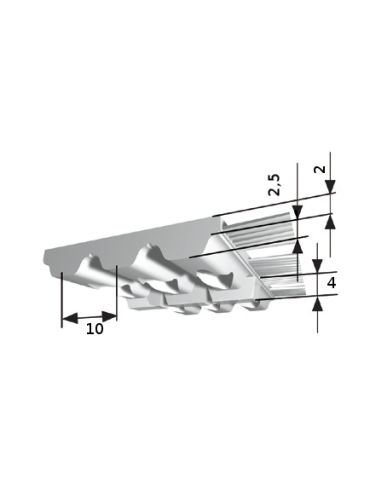

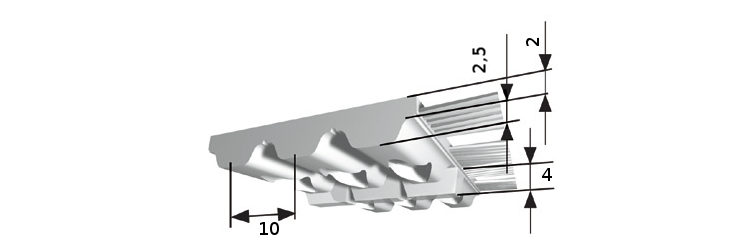

Profil: ATN

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Profil de guidage: K6F

Armature acier effort admissible FN à la soudure: 3000 N

Armature inox effort admissible FN à la soudure: 3000 N

Largeur de courroie: 75 mm

Poids: 0,364 kg/m

Z min Flexion simple câble AISI: 25

Ø min Flexion simple câble AISI: 80 mm

Z min Flexion simple câble acier: 25

Ø min Flexion simple câble acier: 80 mm
