BINDER CUSTOM 30F2,2 V Courroies de convoyage

Jonction par soudure courroie BRECO® Plate

Accueil | Courroies, Poulies, Accessoires | Courroies | Courroies de convoyage |

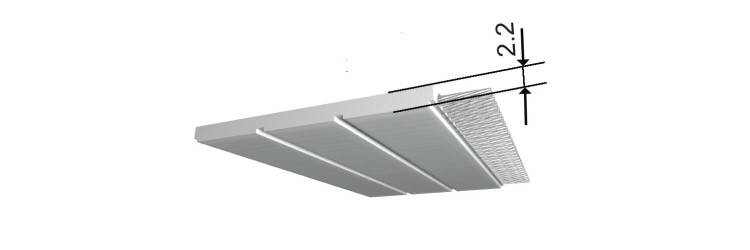

BINDER CUSTOM 30F2,2 V

BINDER CUSTOM 30F2,2 V

BINDER CUSTOM 25F2,2 V

BINDER CUSTOM 32F2,2 V

Jonction par soudure courroie BRECO® Plate

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Gamme: BINDERcustom

Gamme de produits: Jonction par soudure courroie BRECO® Plate

Application: Application bande plate

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

Profil: F

Pas: 2,2 mm

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S+Z

Armature acier effort admissible FN à la soudure: 2250 N

Armature inox effort admissible FN à la soudure: 1685 N

Tolérance de largeur: +/- 0,5 mm

Largeur de courroie: 30 mm

Poids: 0,12 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Ø min Flexion simple câble AISI: 80 mm

Ø min Flexion alternée AISI: 130 mm

Ø min Flexion simple câble acier: 60 mm

Ø min alternée simple câble acier: 120 mm
