BINDER ACCESS 25T20 CLA V

BINDER ACCESS 25T20 CLA V

BINDER CUSTOM 150T20 V

BINDER ACCESS 32T20 CLA V

Jonction par soudure courroie BRECOclassic®

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERaccess

Gamme de produits: Jonction par soudure courroie BRECOclassic®

Application: Application simple

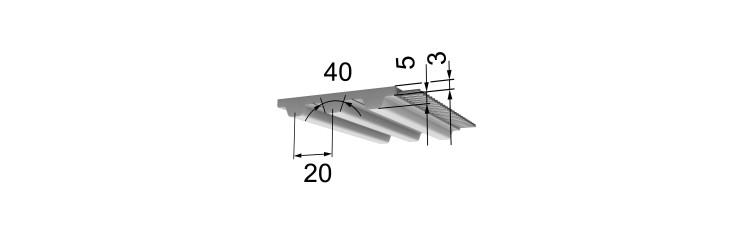

Profil: T

Pas: 20 mm

Courroie double denture: non

Matière PU armature acier: TPU CLA blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Armature acier effort admissible FN à la soudure: 1750 N

Tolérance de largeur: +/- 1 mm

Largeur de courroie: 25 mm

Poids: 0,184 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: 0/-0.15 mm

Z min Flexion simple câble acier: 15

Ø min Flexion simple câble acier: 120 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 120 mm
