BINDER CUSTOM 25TK10K6 V

BINDER CUSTOM 25TK10K6 V

BINDER CUSTOM 100 T10-DL V

BINDER CUSTOM 50TK10K6 V

Jonction par soudure courroie BRECO® Autoguidée

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme de produits: Jonction par soudure courroie BRECO® Autoguidée

Application: Application de précision autoguidée

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

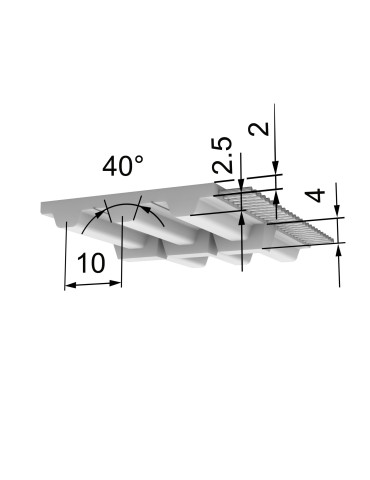

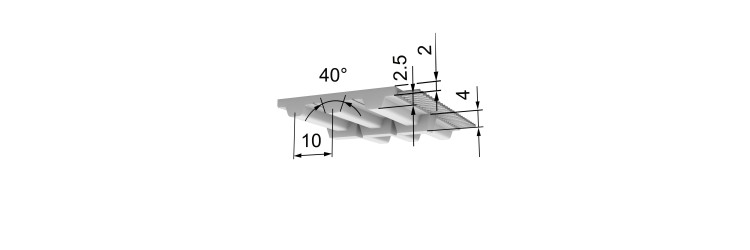

Profil: TK

Pas: 10 mm

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Profil de guidage: K6F

Armature acier effort admissible FN à la soudure: 1200 N

Armature inox effort admissible FN à la soudure: 960 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 25 mm

Poids: 0,129 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.3 mm

Tolérance d'épaisseur de la dent: 0/- 0,1 mm

Z min Flexion simple câble AISI: 25

Ø min Flexion simple câble AISI: 80 mm

Z min Flexion alternée AISI: 40

Ø min Flexion alternée AISI: 130 mm

Z min Flexion simple câble acier: 20

Ø min Flexion simple câble acier: 60 mm

Z min alternée simple câble acier: 25

Ø min alternée simple câble acier: 80 mm
