Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme de produits: Jonction par soudure courroie BRECO® Standard

Application: Application de micromécanique

Matière PU armature AISI: TPU AU1 translucide

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

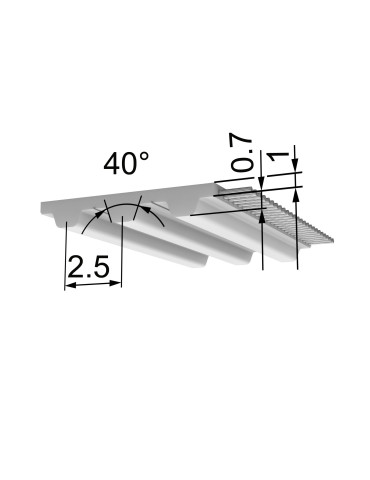

Profil: T

Pas: 2,5 mm

Courroie double denture: non

Matière PU armature acier: TPU ST1 blanc

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Armature acier effort admissible FN à la soudure: 30 N

Tolérance de largeur: +/- 0.5 mm

Largeur de courroie: 6 mm

Poids: 0,009 kg/m

Tolérance de longueur: +/-0.8 mm

Tolérance d'épaisseur totale: -0.1/+0.2 mm

Tolérance d'épaisseur de la dent: +/- 0.05 mm

Z min Flexion simple câble acier: 15

Ø min Flexion simple câble acier: 15 mm

Z min alternée simple câble acier: 18

Ø min alternée simple câble acier: 18 mm
