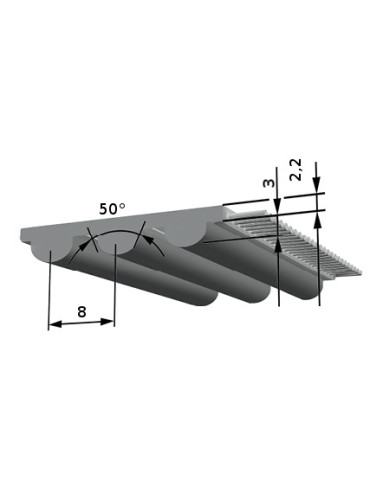

BINDER CUSTOM 30STD8HF V

BINDER CUSTOM 30STD8HF V

BINDER CUSTOM 25STD8HF V

BINDER CUSTOM 40STD8HF V

Jonction par soudure courroie CONTI® Synchrodrive flexibilité

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Force tangentielle transmissible par la denture Gamme produit Caractéristiques techniques Données mécaniques Masse et dimensions Données cinématiques

Force tangentielle transmissible par la denture

Gamme: BINDERcustom

Gamme de produits: Jonction par soudure courroie CONTI® Synchrodrive flexibilité

Application: Application de haute flexibilité

Matière PU armature AISI: noir

Duretée Shore courroie armature AISI: 92 ShA

cour_conv_ct_temp_in2: 0 à 80 °C

Profil: STD

Pas: 8 mm

Courroie double denture: non

Matière PU armature acier: PU thermoplastique

Dureté Shore courroie armature acier: 92 ShA

Plage de température courroie armature acier: 0 à 80 °C

Bobinage: S + Z

Armature acier effort admissible FN à la soudure: 900 N

Tolérance de largeur: +/- 0.7 mm

Largeur de courroie: 30 mm

Poids: 0,162 kg/m

Tolérance de longueur: +/- 1 mm

Tolérance d'épaisseur totale: +/- 0,4 mm

Z min Flexion simple câble acier: 16

Ø min Flexion simple câble acier: 40 mm

Z min alternée simple câble acier: 16

Ø min alternée simple câble acier: 60 mm
