FR-40-80-Q-700-100 Convoyeurs

Convoyeurs à moteur perpendiculaire

Accueil | Courroies, Poulies, Accessoires | Convoyeurs |
FR-40-80-Q-700-100

FR-40-80-Q-700-100

FR-40-80-Q-600-100

FR-40-80-Q-800-100

Convoyeurs à moteur perpendiculaire

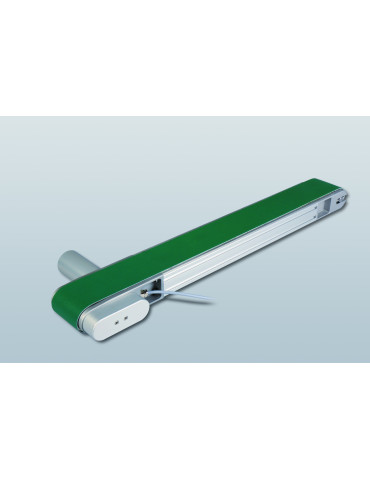

Le convoyeur à moteur perpendiculaire est compact grâce à la conception innovante permettant l'intégration du moteur partiellement ou dans sa totalité dans le convoyeur. Il est équipé d'un moteur à courant continu avec asservissement et peut être pourvu, suivant la spécificité du produit à convoyer, d'une bande transporteuse spécifique. Il est conçu sur la base de profilés pouvant facilement s'intégrer dans une chaine de production neuve ou déjà existante.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Courbe relation vitesse de rotation/sortie Plan dimensionnel Caractéristiques techniques Données électriques Masse et dimensions Données mécanique

Courbe relation vitesse de rotation/sortie

Plan dimensionnel

Désignation courroie: Bande plate verte FDA 2E/PG 02, FDA, antistatique

Raccordement: câble 2,5 m (6 x 0,14 mm²)

Tension standard: 24 VDC

Entraxe standard: 700 mm

Largeur bande transporteuse: 65 mm

Hauteur: 40 mm

Largeur: 80 mm

Charge maximale: 100 N

Vitesse linéaire réglage usine: 8 m/min

Vitesse linéaire min., signal analogique 1V DC: 1,5 m/min

Vitesse linéaire max., signal analogique 10V DC: 10 m/min
