FR-40-200-Q-DL-1000-100 Convoyeurs

Convoyeurs à moteur perpendiculaire et fenêtre optique

Accueil | Courroies, Poulies, Accessoires | Convoyeurs |
FR-40-200-Q-DL-1000-100

FR-40-200-Q-DL-1000-100

FR-40-200-Q-DL-900-100

FR-40-200-Q-DL-1200-100

Convoyeurs à moteur perpendiculaire et fenêtre optique

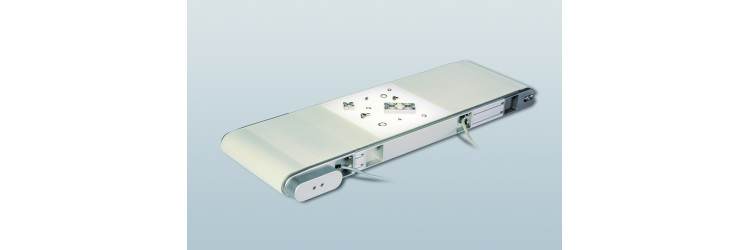

Le convoyeur à moteur perpendiculaire est compact grâce à la conception innovante permettant l'intégration du moteur partiellement ou dans sa totalité dans le convoyeur. Il est pourvu d'une fenêtre optique permettant un meilleur contrôle des pièces et est équipé d'un moteur à courant continu avec asservissement. Il est conçu sur la base de profilés pouvant facilement s'intégrer dans une chaine de production neuve ou déjà existante.

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Courbe relation vitesse de rotation/sortie Plan dimensionnel Caractéristiques techniques Données électriques Masse et dimensions Données mécanique

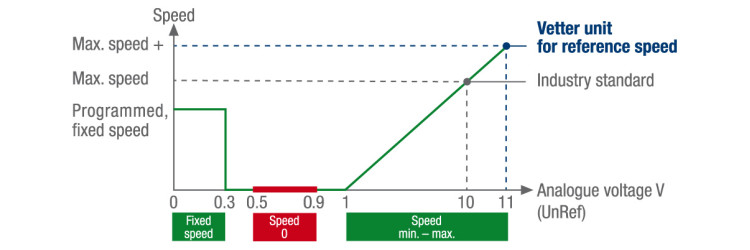

Courbe relation vitesse de rotation/sortie

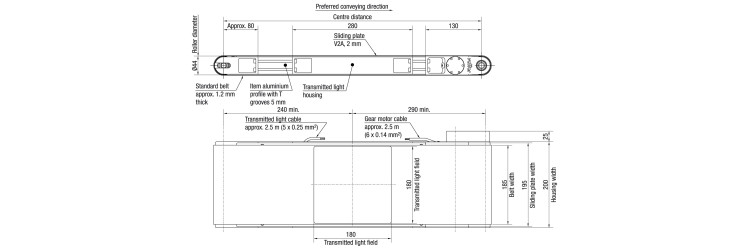

Plan dimensionnel

Désignation courroie: Bande plate translucide FDA

Raccordement: câble 2,5 m (6 x 0,14 mm²)

Tension standard: 24 VDC

Entraxe standard: 1000 mm

Largeur bande transporteuse: 185 mm

Hauteur: 40 mm

Largeur: 200 mm

Charge maximale: 100 N

Vitesse linéaire réglage usine: 8 m/min

Vitesse linéaire min., signal analogique 1V DC: 1.5 m/min

Vitesse linéaire max., signal analogique 10V DC: 10 m/min
