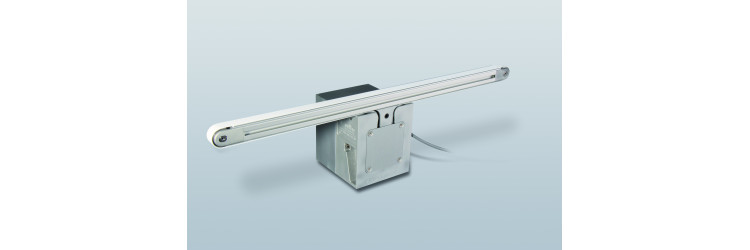

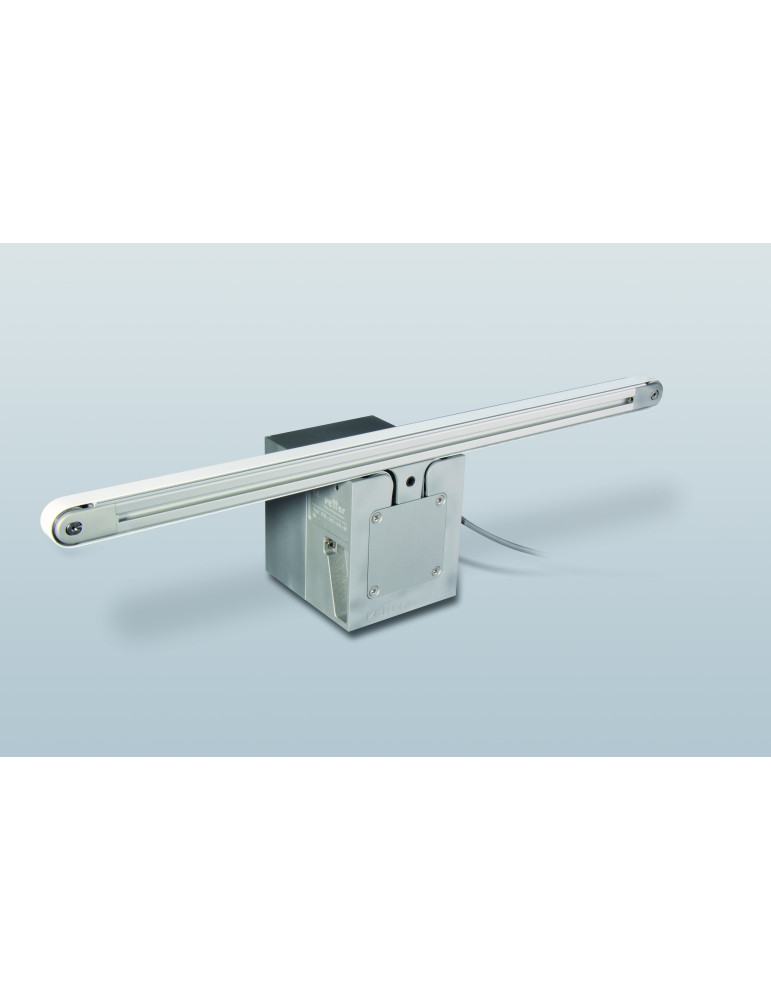

Convoyeurs à moteur central

Le mini-convoyeur à moteur central est très compact et est particulièrement adapté aux transferts de produits légers et de petites dimensions. Il est équipé d'un moteur à courant continu avec asservissement et peut être équipé suivant le produit à convoyer d'une bande transporteuse spécifique. Il est conçu sur la base d'un profilé offrant de multiples possibilités de fixation rendant la mise en oeuvre particulièrement simple et pratique.

Télécharger le fichier 3D

Télécharger le pdf

Les fonctions grisées nécesitent d'être connecté à votre compte

se connecter à mon compte

Courbe relation vitesse de rotation/sortie Caractéristiques techniques Données électriques Masse et dimensions Données mécanique

Courbe relation vitesse de rotation/sortie

Désignation courroie: Bande plate blanche FDA 1E/PW 02, antistatique

Raccordement: câble 2,5 m (6 x 0,14 mm²)

Tension standard: 24 VDC

Entraxe standard: 700 mm

Largeur bande transporteuse: 15 mm

Hauteur: 20 mm

Largeur: 20 mm

Charge maximale: 30 N

Vitesse linéaire réglage usine: 30 m/min

Vitesse linéaire min., signal analogique 1V DC: 2 m/min

Vitesse linéaire max., signal analogique 10V DC: 40 m/min
